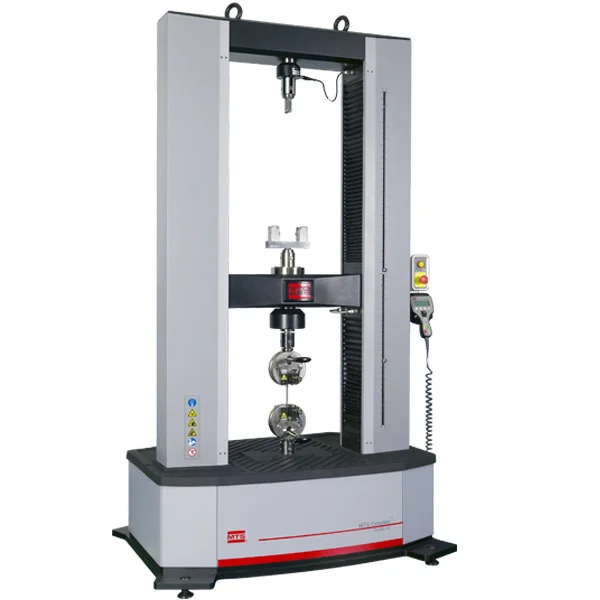

C45电子万能试验机（50kN-120kN）
- 产品线:
- 产品型号: C45
- 简要描述: MTS Criterion40系列电子万能测试系统结构紧凑, 可靠性高的电子万能综合系列产品满足各种中小力值的试验要求 MTS Criterion40系列系统配备了整套万能试验系统用以满足各种生产试验要求。可靠性高并容易操作，这些测试系统采用高速率、低振动电机驱动装置和集成、数字闭环控制装置，在1N到120kN范围内实现力控、位移控或应变控的试验。C40系列系统现有各种结构紧凑、高刚度的单柱和双柱
- 产品详情
MTS Criterion40系列电子万能测试系统结构紧凑, 可靠性高的电子万能综合系列产品满足各种中小力值的试验要求
MTS Criterion40系列系统配备了整套万能试验系统用以满足各种生产试验要求。可靠性高并容易操作，这些测试系统采用高速率、低振动电机驱动装置和集成、数字闭环控制装置，在1N到120kN范围内实现力控、位移控或应变控的试验。C40系列系统现有各种结构紧凑、高刚度的单柱和双柱台式型配置, 适用于中低力值的试验, 还有高强度的双柱落地式配置，适用于中高力值的试验。简单易用的TestSuite TW软件、丰富且不断增加的试验方法标准库以及各种各样的附件使得本系统在非常广泛的材料领域范围内得以应用，包括：
》塑料
》薄膜
》纤维和细线
》粘合剂
》泡沫材料
》弹性体
》生物材料
》木制品和纸产品
》薄金属
》金属丝
》高强度金属
》部件
》紧固件
》复合材料
负荷框架配置：
双柱、落地式、电子机械式
额定负荷：
1kN、2.5kN、5.0kN、10kN、20kN、30kN、50kN、100kN、120kN
试验空间：
单空间或双空间
环境模拟：
高温炉、环境箱
典型试样：
金属、建筑部件、大型紧固件、复合材料、木制品
主要特征：
1：全套结构紧凑、高刚性的单柱和双柱负荷框架配置；
2：高速率、低振动MTS电机驱动装置；
3：免维护的世界一流交流伺服电机和伺服器；
4：精密预载荷滚珠丝杠；
5：非离合器式驱动装置，能够在最大力下全速运转；
6：高分辨率、数字闭环控制器（集成在负荷框架中）；
7：方便的试验设置和手持器；
8：多功能、易操作的TestSuite TW软件，配备丰富且不断增加的试验方法标准库（ASTM、ISO、DIN、EN、BS等）；
9：TEDS自动识别工能的MTS负荷传感器；
10：全套可选夹具、附件、环境系统和引伸计；
11：可选双空间（型号44和45），以减少设置时间；
12：防旋转夹具/附件装置；
13：可选T型工作台；
14：线性导向装置确保运动高线性；
15：横梁位移限位保护、力过载保护、过热保护、电压过载保护等；
16：可选符合EU标准的集成安全保护罩；
17：完全符合“机械设备2006/42/EC”、“低电压2014/35/EU”、“EMC指令2014/30/EU”；
18：持久耐用的试验空间保护；
技术参数：
MTS CRITERION 系列 40 规格 - 通用
薄型载荷值 精确性*
（弯曲梁、剪切梁）
施加载荷的 ± 0.5%
施加载荷的 ± 1.0%
薄型载荷值范围**
（弯曲梁、剪切梁）
1 至 100% 额定载荷能力
0.5% 至 1% 额定载荷能力
S 梁载荷值精确性*
施加载荷的 ± 1.0%
S 梁载荷值范围**
1 至 100% 额定载荷能力
最大测试速度下的额定载荷能力
100%
额定载荷能力下的最大测试速度
100%
速度测量准确度****
C41和C42：设定速度的±0.1% (≥2 mm/min)
C43和C44：设定速度的±0.1% (≥1 mm/min)
C45：设定速度的±0.1% (≥0.01 mm/min)
C45：设定速度的±0.2% (<0.01 mm/min)
位移精度****
±0.008mm或设定位移的±0.05%（以较大者为准）
应变测量准确度***
施加应变的 ± 0.5%
安全保护
力过载保护、行程限位、过压保护等
载荷过载保护
110%
数据采集速率
最高 5000 Hz
控制环路速率
5000 Hz
环境要求
工作温度
工作湿度 储存温度
最高储存湿度 最高海拔高度
5 至 40°C
41 至 104°F
5 至 85% 无冷凝
-18 至 49°C
0 至 120°F
90% 无冷凝
2000 米
电机和驱动系统
交流伺服电机
滚珠丝杠
预装载
位置测量系统
编码器
用户数字输入/输出 (DIO)
4 个用户数字输入和 4 个用户数字输出
编码器容量
4
* 可提供适用的现场标定服务，以满足 ISO 7500-1、ASTM E4 的要求。
** 范围取决于控制器设置和操作环境。
*** 可提供引伸计标定服务，以满足 ISO 9513、ASTM E83 的要求。
**** 此规格是根据在指定条件和设备下使用 MTS 指定方法进行的测量得出的。如有变更，恕不另行通知。
C45型
C45.504
C45.504 Wide
C45.105
C45.305
C45.605
C45.126 最大额定载荷能力
kN lbf
50
11000
50
11000
100
22500
300
66000
600
132000
1200
269800
可选加载能力
N, kN
1 kN, 2.5 kN,
1 kN, 2.5 kN,
1 kN, 2.5 kN,
150 kN, 200 kN,
500 kN, 600 kN,
1000 kN,
1200 kN
5 kN, 10 kN,
5 kN, 10 kN,
5 kN, 10 kN,
300kN
20 kN, 30 kN,
20 kN, 30 kN,
20 kN, 30 kN,
50 kN
50 kN
50 kN, 100 kN,
lbf
220, 500, 1100,
220, 500, 1100,
220, 500, 1100,
33000, 44000,
112400, 132000
2200, 4400,
2200, 4400,
2200, 4400, 6600,
66000
6600, 11000
6600, 11000
11000, 22500
框架类型
导柱 落地式/台式
2
双立柱
落地式2
双立柱
落地式2
双立柱
落地式2
双立柱
落地式2
双立柱
落地式2
双立柱
落地式试验空间
单个/双重
单或双
单
单或双
单
单
Single 最大测试速度
mm/min
750
750
750
750
254
254 in/min
30
29.53
30
30
10
10 最小测试速度
mm/min
0.005
0.005
0.005
0.005
0.005
0.005 in/min
0.0002
0.0002
0.0002
0.0002
0.0002
0.0002 位移分辨率
mm
0.000047
0.000047
0.000047
0.000049
0.000016
0.000025 in
0.0000019
0.0000019
0.0000019
0.0000019
0.0000000
0.00000098 电源要求
VAC
相位
200 - 230 V AC,
12Amps,
50 / 60Hz,
2400 W
1
200 - 230 V AC,
12Amps,
50 / 60Hz,
2400 W
200 - 230 V AC,
22Amps,
50 / 60Hz,
4400 W
1
380 - 480 V AC,
20Amps,
50 / 60Hz,
5200 W
3
380 - 480 V AC,
20Amps,
50 / 60Hz,
5200 W
3
380 - 415 V AC, or 440 - 480 V AC,
25 Amps,
50 / 60 Hz,
12 kW
3
立柱
mm
600
1000
600
650
750
860 间距
in
23.62
39.37
23.62
25.59
29.52
33.86 垂向测试空间
标准
mm
1220
1520
1220
1540
2000
1800 in
48.0
59.81
48.0
60.63
78.74
70.87 加高
mm
1520
1520
1840
in
59.8
59.8
72.44
横梁行程
标准
mm
1000
1300
1000
1100
1750
1500 in
39.4
51.18
39.4
43.31
68.90
59.55 加高
mm
1300
1300
1400
in
51.2
55.12
框架高度
标准
mm
2269
2554
2269
2535
3490
3408 in
89.3
100.6
89.3
99.8
137.4
134.17 加高
mm
2569
2569
2835
in
101.1
101.1
111.61
框架宽度
mm
1315
1710
1315
1362
1660
1948 in
51.77
67.32
51.77
53.6
65.35
76.69 框架深度
mm
957
957
957
1100
1272
1669 in
37.7
37.68
37.7
43.31
50.08
65.69 框架自重
标准
kg
1195
1700
1195
1605
3500
6000 lb
2629
3748
2629
3538
7700
13200 加高
kg
1265
1265
1695
lb
2783
2783
3737
