1、试验件

 任意铺层

 推荐的试样厚度为2-6mm；

 推荐的试样宽度为13mm；

 推荐的试样长度 > 1.2倍跨距。

2、试验夹具

 支座、加载头半径均为3mm；

 硬度60 - 62 HRC 。

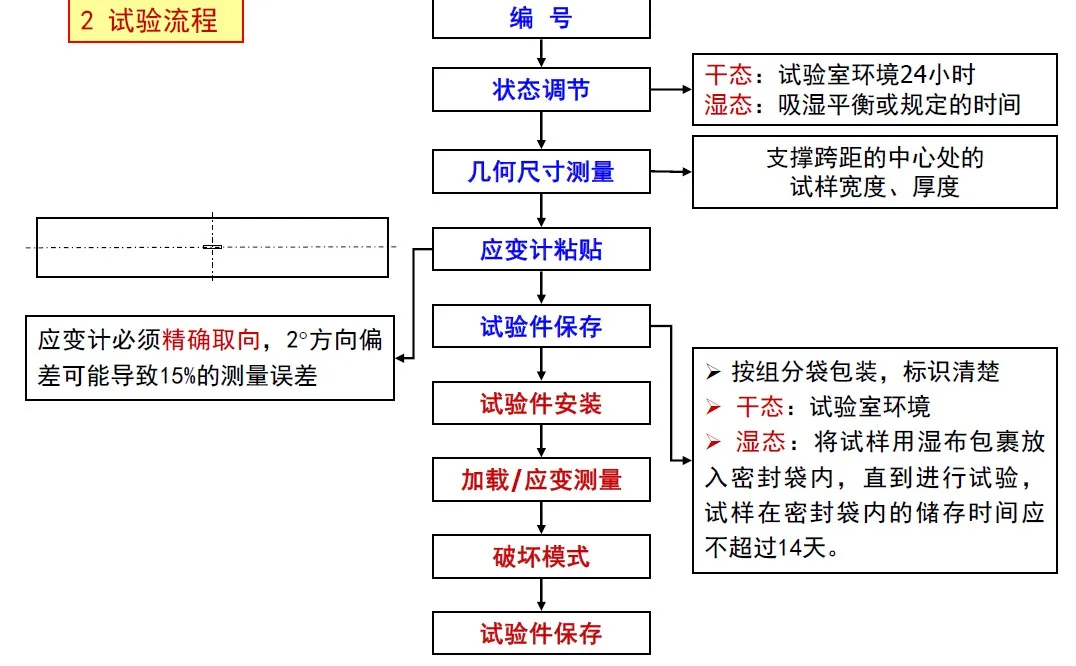

3、试验流程

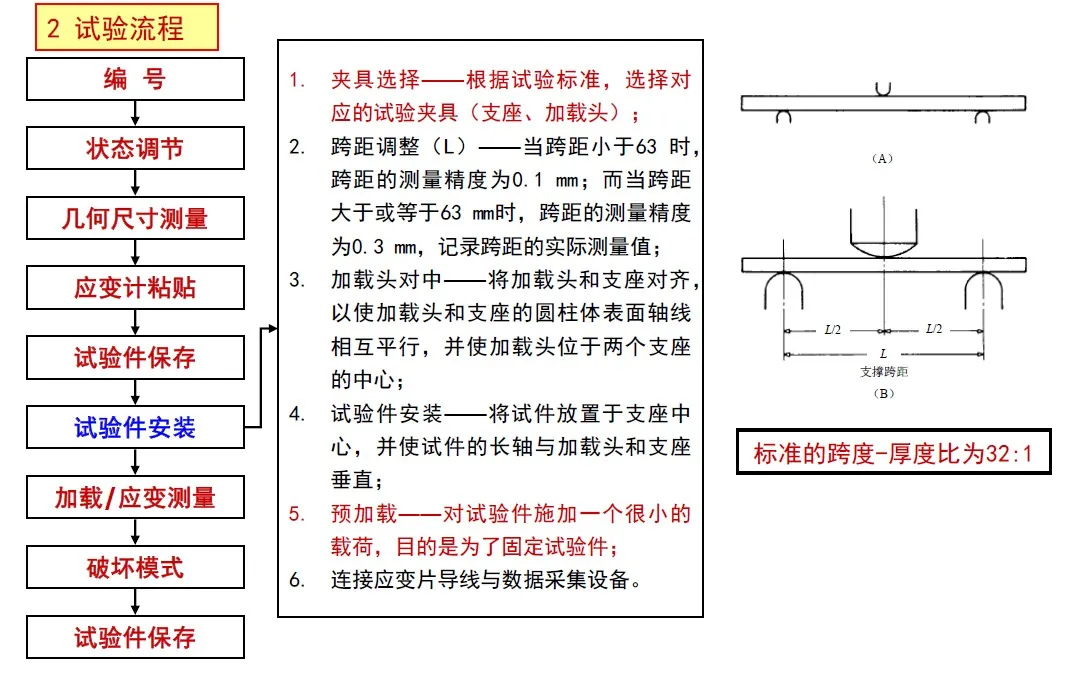

1. 夹具选择——根据试验标准，选择对应的试验夹具（支座、加载头）；

2. 跨距调整（L）——当跨距小于63 时，跨距的测量精度为0.1 mm；而当跨距大于或等于63 mm时，跨距的测量精度为0.3 mm，记录跨距的实际测量值；

3. 加载头对中——将加载头和支座对齐，以使加载头和支座的圆柱体表面轴线相互平行，并使加载头位于两个支座的中心；

4. 试验件安装——将试件放置于支座中心，并使试件的长轴与加载头和支座垂直；

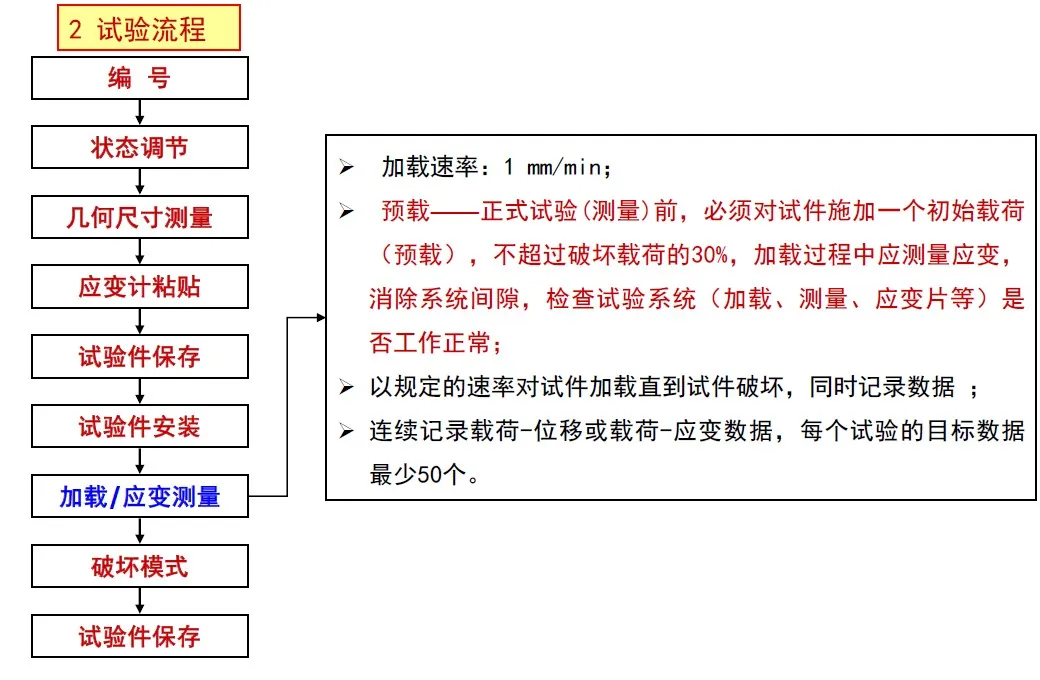

5. 预加载——对试验件施加一个很小的载荷，目的是为了固定试验件；

6. 连接应变片导线与数据采集设备。

4、数据处理

在应变范围1000με-3000με 计算弦向弯曲弹性模量

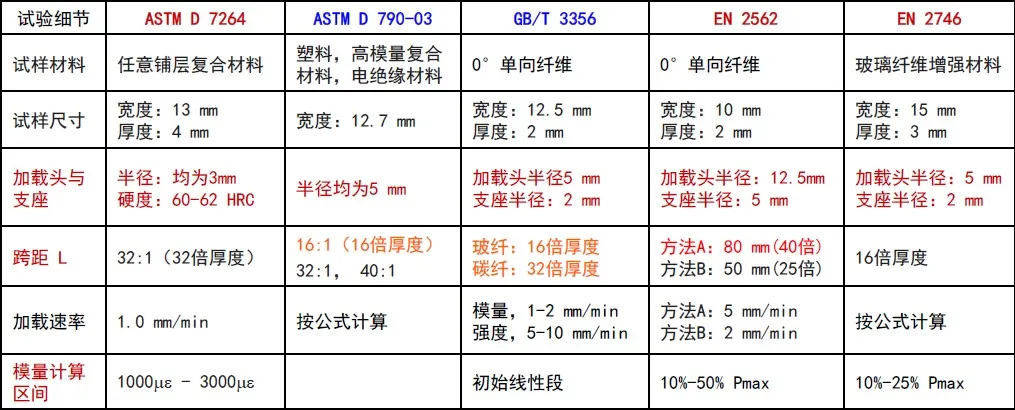

试验前，首先应仔细核对所采用的试验标准和试样材料，以便选择正确的试验夹具（支座、加载头半径）和跨距。

玻璃纤维：16倍厚度；碳纤维：32倍厚度

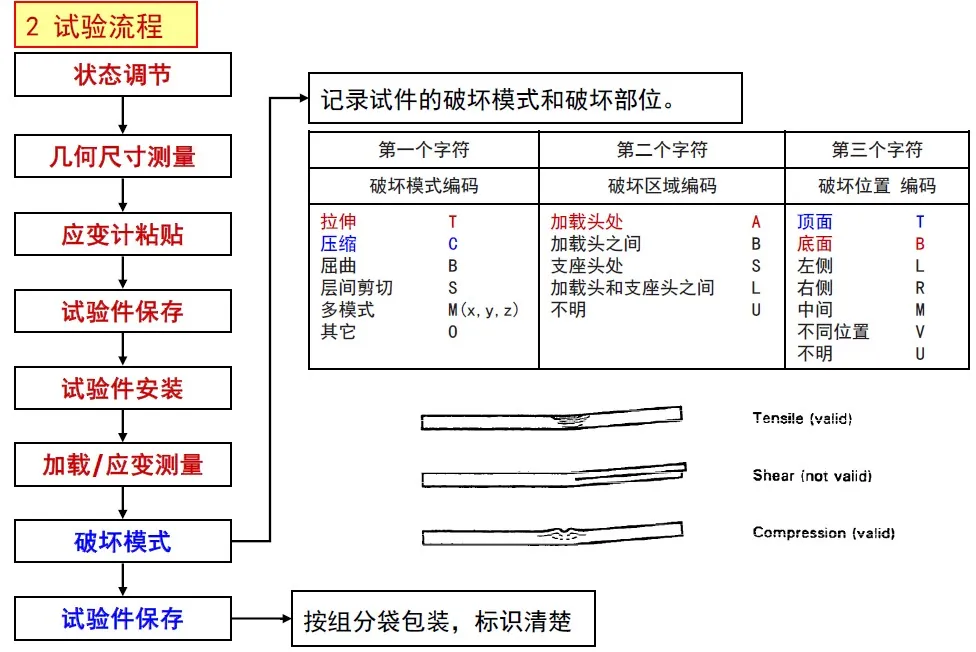

失效模式：外层材料破坏（上表面压缩、下表面拉断等）

小编说

如果您在材料的力学性能检测方面有任何疑问或想了解MTS全面的材料测试解决方案，欢迎拨打我们的热线电话0755-26700399进行咨询。
