联系我们
- 全国销售热线：0755-26700399售后服务专线：400-888-3499
- 联系人：美特斯中国
- 邮 箱：miao.lei@mts.com
【终章】复合材料力学性能测试技术第六讲——复合材料试验方法总结
- 日期：2017-02-21 17:03:07 标签： 来源：
第一 拉伸试验
拉伸试验包括：单向板（ 0°、 90°）拉伸；多向层压板拉伸；±45°拉伸（面内剪切）；螺栓（拉伸）挤压；开孔拉伸；充填孔拉伸。
注意事项 必须保证试件的中心线与试验机的加载中心线保持一致（定位条）。
试件的夹持力必须合适。尤其是对于90°拉伸试件，夹持时要特别小心，以保证试件不折断，另外，夹持力也较小。
第二 压缩试验

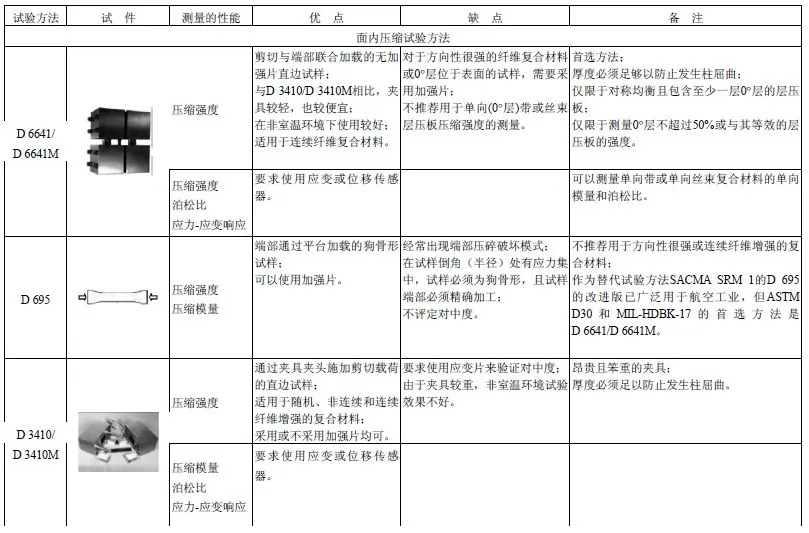

压缩试验包括：单向板（ 0°、 90°）压缩、多向层压板压缩、冲击后压缩、开孔压缩、充填孔压缩。
注意事项 必须保证试件的中心线与试验机的加载中心线保持一致（定位条）。
试件的夹持力必须合适。尤其是对于90°拉伸试件，夹持时要特别小心，以保证试件不折断，另外，夹持力也较小。
第三 弯曲、短梁剪切试验
这些试验包括：三点弯曲、四点弯曲、短梁剪切等试验。
注意事项 与压缩试验一样，弯曲试验都通过夹具对试件加载，因此，试验前必须调整好夹具的跨距，正确选择压头和支座的尺寸。
必须保证试验夹具压头的中心线与试验机的加载中心线保持一致。
第四 复合材料疲劳试验
几个试验参数：
加载频率的影响：
对于复合材料试件，加载频率的提高会导致试件温度的升高，从而缩短复合材料试件的疲劳寿命，因此，复合材料疲劳试验的加载频率不能太高，不能超过20Hz，一般控制在 5~10Hz。
第五 环境试验
环境试验包括：低温试验（-55℃）、高温试验。
保温时间 当试件在环境箱内达到预定的试验温度后，必须维持足够的保温时间，以使试件内部的温度均匀：
碳纤维复合材料：低温2~3分钟，高温5~6分钟
玻璃纤维复合材料：10分钟以上
小编说 如果您在材料的力学性能检测方面有任何疑问，或想了解MTS全面的材料测试解决方案，欢迎拨打我们的热线电话0755-26700399进行咨询。
上一篇:暂无
下一篇:暂无
